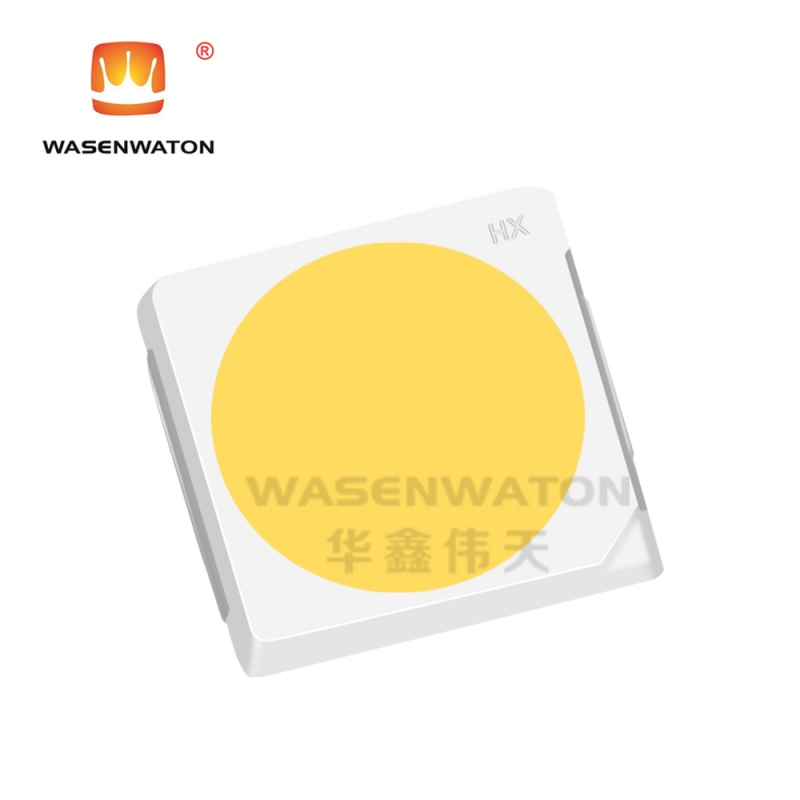

SMD3030
型號:SMD3030
尺寸:3.0*3.0*0.6 MM
功率:1 W
顏色:暖白,自然白,正白,冷白
色溫:2800-3200K,4000-4500K,5800-6200K,7000K以上
(色溫可根據(jù)需求定制)
電壓:6.0-6.8, 2.8-3.2 V
電流:150, 300 mA
MOQ:5000 pcs

1、產品純金線封裝,內阻??;

2、產品具有高信賴性、高效能和高光效。符合ROHS標準;

3、產品采用先進的防硫化技術,徹底解決LED器件因硫化、氧化、溴化引起的發(fā)黑問題,具有更高的可靠性,實現(xiàn)壽命長達50000小時以上;

4、產品可以提供優(yōu)秀的LED顯色性,保證色彩更豐富;

5、產品低能耗,已經為客戶解決了眾多的照明應用方案;

6、產品能過美國LM-80、SGS、ISO9001、EN62471藍光危害等測試認證。
